все города СибириПодключение резервного источника для УМВД России по Томской области
Задачи клиента
На режимных объектах ВМД требовалось подключение резервных источников питания — дизель-генераторных установок мощностью от 10 до 30 кВт.
Подключение выполнялось не по типовой схеме АВР, а как дополнительный источник электроснабжения, с интеграцией в уже существующую схему объекта.
Щит АВР разрабатывался и собирался с нуля, без использования готовых решений. Питание от генератора обеспечивало:
-
собственные нужды оборудования;
-
резервное питание части нагрузки объекта.
При этом вводной кабель через АВР не пропускался — генератор внедрялся именно как добавочный источник, а не как классическая замена основного ввода.
Какие были сложности
Основная сложность заключалась в нетиповой и нестандартной схеме подключения:
-
один источник питания работал напрямую;
-
второй был заведен в АВР не как основной ввод, а как внедряемый резерв;
-
использовалась комбинированная схема:
-
один провод — силовой;
-
второй — слаботочный, исключительно для передачи управляющих и сигнальных цепей.
-
Фактически выполнялась интеграция резервного источника в действующую систему, без её полной переработки и без остановки критичных потребителей.
Дополнительно:
-
объект режимный — большое количество допусков, согласований и ограничений по времени работ;
-
повышенные требования к безопасности, маркировке и документации;
-
отсутствие типовых проектных решений — схема подбиралась и дорабатывалась непосредственно «по месту».
Решения, которые мы предложили
В результате работ:
-
дизель-генераторы от 10 до 30 кВт корректно интегрированы в существующую схему электроснабжения;
-
щит АВР полностью собран, настроен и введён в эксплуатацию;
-
реализовано стабильное резервное питание без вмешательства в основной ввод;
-
выполнены пусконаладочные работы как по генераторам, так и по схеме в целом;
-
проведены испытания под нагрузкой после запуска;
-
обеспечено частичное техническое обслуживание в течение года, включая контроль режимов работы и корректировку настроек.
Система показала устойчивую и надёжную работу в условиях режимного объекта и нестандартной схемы электроснабжения.

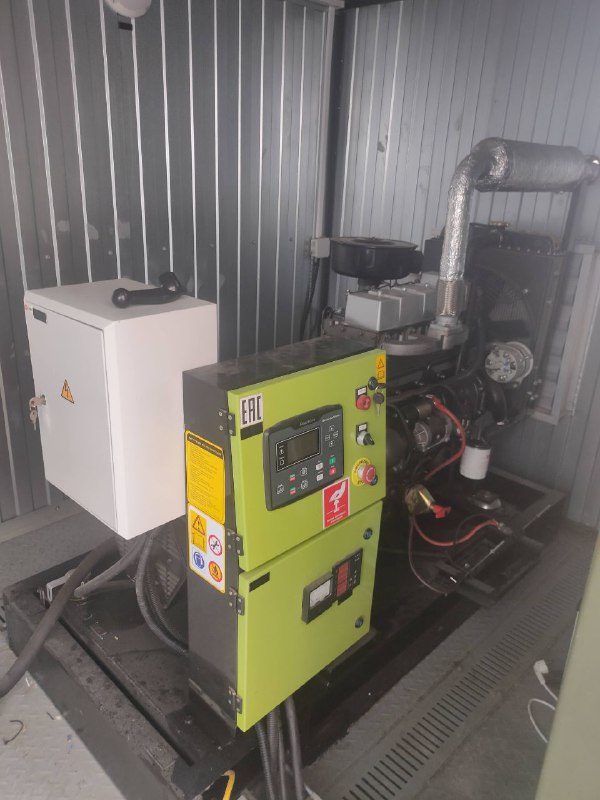

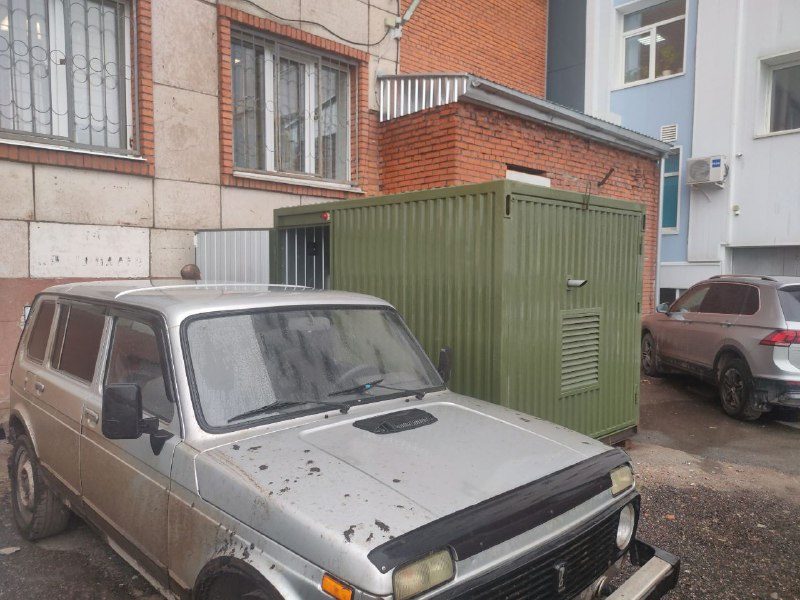

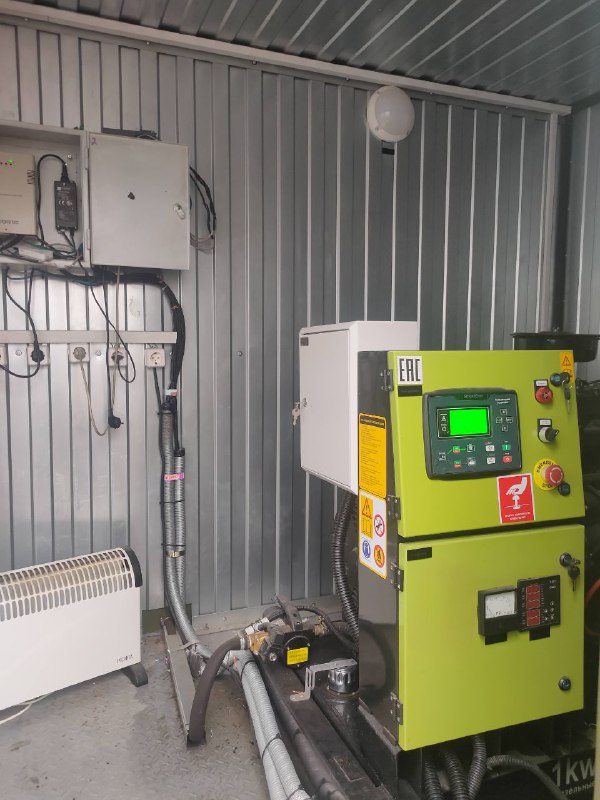

Фото с объекта
